Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения ГОСТ 28759.4-90

Дата введения 01.01.92
Настоящий стандарт распространяется на стальные приварные встык фланцы сосудов и аппаратов диаметром от 400 до 1600 мм с условным давлением от 6,3 до 16,0 МПа при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.
Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.
Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D, мм», D1, D2, D3, D4, D6, D7; п. 5 в части показателя «Внутренний диаметр аппарата D» настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:
1 - под прокладку восьмиугольного сечения монометаллические;
2 - под прокладку восьмиугольного сечения наплавленные коррозионно-стойкой сталью.
1.2. Конструкция и размеры должны соответствовать:

на Ру 6,3 МПа - черт. 1, 2 и таблице,
на Ру 8,0 - Ру 16,0 МПа - черт. 3, 4 и таблице.

Черт. 1

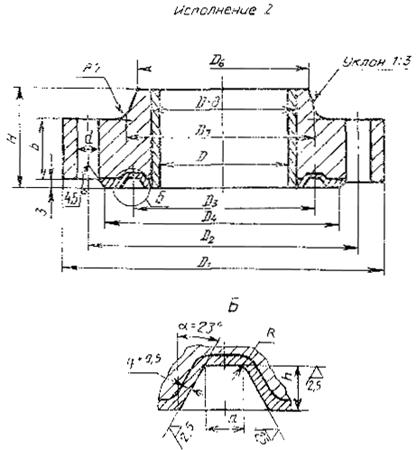

Черт. 2

Черт. 3

Черт. 4
