Фланцы сосудов и аппаратов стальные приварные встык ГОСТ 28759.3-90

Дата введения 01.01.92
Настоящий стандарт распространяется на стальные приварные встык фланцы для сосудов и аппаратов с внутренним диаметром от 400 до 4000 мм и наружным базовым размером (днища, трубы) от 426 до 720 мм с условным давлением от 0,6 до 6,3 МПа, при температуре рабочей среды от минус 70°С до плюс 540°С, предназначенные для работы в химической, нефтехимической, нефтеперерабатывающей и других отраслях промышленности.
Пределы применения фланцев в зависимости от материала и температуры должны соответствовать ГОСТ 28759.1.
Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D», D1, D2, D3, D4, D5, D6, D7, п. 1.4 в части показателя «Внутренний диаметр аппарата D «настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкции фланцев следующих исполнений:
1 - с впадиной;
2 - с выступом;
3 - с пазом;
4 - с шипом;
5 - с впадиной, облицованные листом из коррозионно-стойкой стали;
6 - с выступом, облицованные листом из коррозионно-стойкой стали;
7 - с пазом, облицованные листом из коррозионно-стойкой стали;
8 - с шипом, облицованные листом из коррозионно-стойкой стали;
9 - с впадиной, наплавленные коррозионно-стойкой сталью;
10 - с выступом, наплавленные коррозионно-стойкой сталью;
11 - с пазом, наплавленные коррозионно-стойкой сталью;
12 - с шипом, наплавленные коррозионно-стойкой сталью.

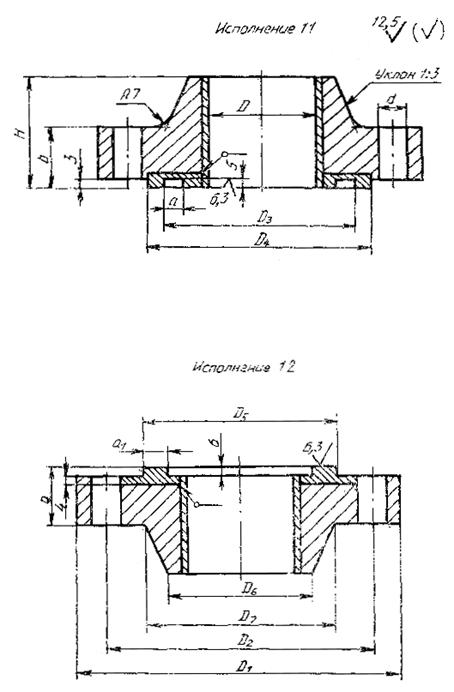

1.2. Конструкция м размеры фланцев должны соответствовать черт. 1-6 и табл. 1 и 2 .

Черт. 1

Черт. 2

* Размер равен
Черт. 3

______________
* Размер равен
Черт. 4

Черт. 5

Черт. 6
